GENESI
5-Achs-Hochgeschwindigkeitsbearbeitungszentrum

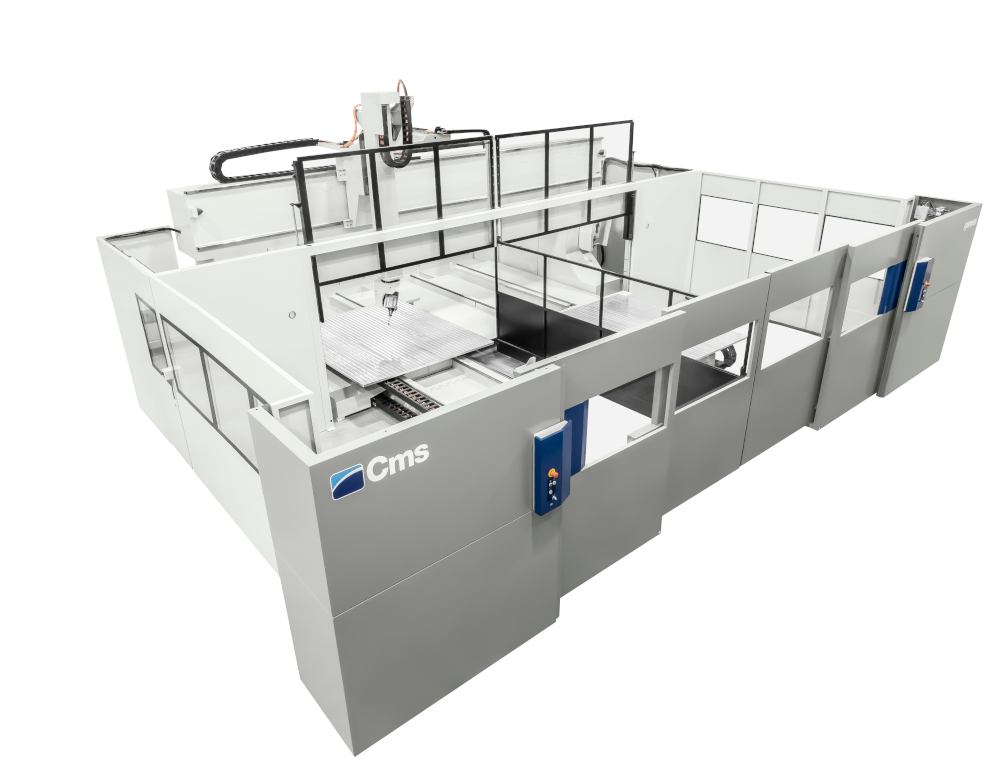

Das CNC-Bearbeitungszentrum GENESI mit fester Brücke und beweglichen Tischen ist eigens für die Hochgeschwindigkeitsbearbeitung von Kunststoffen und Verbundwerkstoffen ausgelegt. Die überragende Bewegungsdynamik gewährleistet hohe Produktivität, auch bei der Bearbeitung von großformatigen Werkstücken. Die fortschrittliche Struktur der GENESI verringert die bei der Bearbeitung auftretenden Schwingungen und garantiert ein Finish von höchster Qualität.
Große Arbeitsbereiche sorgen für maximale Produktionsfreiheit auch bei der Bearbeitung von sehr hohen Thermoformteilen. Diese können für jeden Kunden optimal konfiguriert werden (Pendelzyklus oder Einzelzone mit gekoppelten Tischen). Durch die optimierte Anzahl von Maschinenkomponenten werden trotz der großzügigen Abmessungen der Maschine kurze Inbetriebnahmezeiten gewährleistet.
Die Vorteile
Reaktion & Geschwindigkeit
Die Stabilität der festen Brücke ermöglicht maximale Reaktionsschnelligkeit und Geschwindigkeit der beweglichen Teile. Die Bewegungsdynamiken sind angepasst an das Schneiden großformatiger Werkstücke, sowohl beim Beschleunigen als auch beim Abbremsen. Durch die Betriebseinheit CX5, die über die längste Drehachse in der XY-Ebene auf dem gesamten Markt verfügt, werden Neupositionierungen vermieden. Die Schnitt- und Programmierungszeiten beim Konturschnitt werden so um 15% verringert.
Stabilität & Präzision
Die Steifigkeit der Monoblockstruktur mit der festen Brücke ermöglicht größtmögliche vertikale Verfahrwege der Betriebseinheit bei geringer Stellfläche und größte Schnittpräzision in allen Bearbeitungsstufen.
Mobilität & Produktivität
Die leistungsstärksten mobilen Arbeitstische des Gesamtmarktes garantieren um 17 % geringere Bearbeitungszeiten, sowohl für Neupositionierung als auch für Interpolation. Die mobilen Tische, die im Pendelzyklus oder in einer Einzelzone gekoppelt verwendet werden können, ermöglichen das Schneiden von Werkstücken mit einer Breite von bis zu 6 m. Somit entspricht der Arbeitshub fast den Gesamtabmessungen der Maschine.
Technische Daten
| MODELL | ACHSENHÜBE | ||||
| (mm) | (°) | ||||
| X | Y/V | Z | B | C | |
| 6035 | 6.000 | 3.500 | 1.400 | ±120 | ±370 |
| 4035 | 4.000 | 3.500 | 1.400 | ±120 | ±370 |
Varianten
Smart4Cut-Programmiersystem
Die Anlage ist mit einer interaktiven Software und mobilen Tastatur mit Joystick und Touchscreen zur Steuerung sämtlicher CNC-Funktionen ausgestattet. Ausgehend von dem 3D-Modell oder direkt von dem in der Maschine installierten Musterteil kann ein Schnittprogramm erstellt werden, das alle unnötigen Bewegungen beseitigt und die Zykluszeit auf ein Minimum reduziert.
